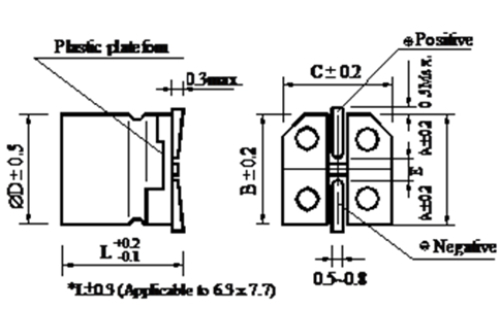

贴片铝电解电容器
导读：随着时代的发展，电子技术对电解电容器小型化、片式化的需求及工人工资的上涨，人口的流失等压力，近些年来企业为解决这些问题为正在经济转型中，用机器代替人工，贴片电解电容的应用也呈现出日益增多的趋势。未来，表面贴装式铝电解电容无论是从数量上和金额上看，都将最终取代传统的插件电解电容。目前，虽然贴片式电解电容在价格上要比传统的插件电解电容高出一些，但是由于市场需求的增长，生产也趋于规模化，价格在呈逐年下降的趋势。2012~20014三年里，产品平均单价下降了20~30%。
贴片铝电解电容器更加具有大规模生产、节省劳动力而受到企业的青眯。下面就由东莞市华慧电子科技有限公司带领大家了解一下吧！
一、贴片铝电解电容器的应用：
贴片铝电解电容器在电路中起到滤波、耦合、隔直流、储能的作用,广泛应用于各种家用电器、计算机、移动通信、汽车电子、智能电网、航空航天、轨道交通等领域,是电子设备中不可缺少的主要元件之一。
二、贴片铝电解电容回流焊注意事项：
1、应采用红外线及热风回流焊接，不宜采用汽相加热回流焊接；
2、推荐回流焊只进行一次，回流焊次数如果需要二次，必须相隔30分钟以上；
3、无铅回流焊，请符合下述条件：
（1）从150℃至200℃的預热时间在180秒钟以內；
（2）电容器顶部温度超过217℃的焊接时间不超过tL秒；
（3）电容器顶部尖峰温度不超过Tp℃，在5℃范围內的实际尖峰温度时间不超过过tp秒
三、贴片铝电解电容器一般使用注意事項：
1、电路设计
（1）充分考虑电容器使用和安装条件在华慧产品目标的规定范围內
（2）工作温度和施加的纹波电流应在华慧产品目标的规定范围內
（3）在设计电路时，应选择符合寿命要求的产品
（4）铝电解电容器是有极性的，不应加反向电压或交流电压。对可能出现长反向电压的电路，应选择双极性电容器。注意：即使双极性电容器，也不能直接用于纯交流电路
（5）对需要快速和频繁充放电的电路，不应使用铝电解电容器，而应选择特別设计的具有长寿命的电容器
（6）不应使用过载电压
①直流电压与纹波电压叠加后的峰值电压不应超过额定工作电压
②若2个以上电容器串联，应确保施加电压低于额定值，而且要并联一个平衡电阻，以使每个电容器所加电压相等。
（7）电容器不能应用于下述环境条件下：
①(a)电容器被暴露于水（包括浓縮液）、盐水或油中。(b)周围环境中有氫化硫、亞硫酸、亞硝酸、氯气、溴气、溴化甲烷、氨气等有毒气体。(c)周围环境中有臭氧、紫外线及輻射。
②严重的振动及机械沖击超过华慧产品目标的规定范围。
振动的测试条件如下
振动频率范围： 10-55-10Hz
扫描频率： 10-55-10Hz/分钟
扫描方式： 对數
振幅或加速度：1.5mm(最大加速度为10G)
振动方向： X、Y、Z方向
测试时间： 每个方向2小时
沖击一般不适用。
（8）电解液主要化学溶剂及电解纸为易燃物，且电解液导电。当电解液与PC板接触时，可能会腐蝕PC板上的线路，或造成短路，以致产生烟或着火。因此在电容器封口下端不应有任何线路。
（9）设计线路板时应确保发热元器件不靠近铝电解电容器或PC板的另一面，避免其正好在电容器的下面。
（10）设计线路板时应考虑到电容器的电性能可能隨温度和频率的变化而变化。
（11）当2个以上电容器并联时，应考虑到通过这些电容器的电流平衡。
（12）在双面线路板上安装电容器时，电容器的安装位置应避开多余的基板孔和过孔。
2、安装
（1）一旦电容器经过安装及加载，不要再试图用于其他线路板或其他用途。
（2）存存超过2年的电容器，其漏电流可能增大。若漏电流增大，请使用1KΩ电阻做充电處理。
（3）容器安装在PC板之前，请确认其规格和极性。
（4）不要將电容器掉在地上，或不要使用掉在地上的电容器。
（5）安装时请不要损伤电容器。
（6）请注意贴片机的吸头、产品检测夾具或对中装置对电容器的机械沖击。
（7）回流焊
①请遵守华慧产品目标中的回流焊条件。
②当使用紅外线加热时，请注意加热程度，因为紅外线吸收率会隨着电容器顏色和大小的不同而改变。
（8）將电容器焊接在PC板后，不要傾斜或扭动电容器。
（9）不要抓住焊接后的电容器搬动PC板。
（10）不要让任何物品接触焊接后的电容器。如果PC板堆放儲存，请确保PC板或其他零部件不触到电容器。
（11）焊接后的电容器不应受到任何已焊接PC板或其他元器件热輻射的影响。
（12）清洗：
①不能用鹵化清洗剂清洗电容器。如必須使用鹵化清洗剂，请与我們銷售部門联系。
②推存清洗方法：
使用范围：任何类型及规格
清洗方法：浸泡、超声波或其他方法的清洗时间应在2分钟內。清洗剂温度应在40℃以下。清洗后，应將电容器与PC板一起用热風吹至少10分钟。热風温度应低于电容器工作温度。水洗后若不充分吹幹，可能导致外观不良，如座板发胀等。
③避免使用破坏臭氧层的清洗剂以保护环境。
3、安装后
（1）不要直接用手接触电容器正负极。
（2）不要在正负极之间用导体连接，也不要在电容器及其附近溅撒导电液体，如酸堿溶液等。损
（3）在使用环境中应避免溅上水或油，避免陽光直射、紫外线照射、輻射、有毒气体、振动或机械沖击。
4、维护和检验
请定期检测安装在工业设备上的电容器。检测项目如下：
外观：明显缺陷，如防爆閥打开、电解液泄露等。
电性能：电容量、损耗角正切、漏电流等。
5、紧急情況
（1）若看見因防爆閥动作而产生的烟气，请关闭主开关或拔开离合器。
（2）若吸入气体或咽下电解液，应立即用水清洗口腔和喉咙。
（3）若皮肤沾上电解液，请用肥皂和水清洗干净。
6、儲存
（1）不要將电容器儲存在温度和温度高的地方。
（2）儲存环境应为温度：5℃-35℃，相对湿度：<75%，儲存地点：室內。
（3）避免电容器的儲存环境中有水、盐水或油。
（4）避免电容器暴露在臭氧、紫外线或辐射中。
7、处置
请用下面任何一种种方法处置电容器：
1）在电容器壳体上开孔或將电容器压碎后焚烧。.
2）如不能进行焚烧，请交给废物处理机构进行填埋。
信息来源：东莞市华慧电子科技有限公司
